¿Cuál es la impedancia del condensador axial?

¡Hola! Como proveedor de Capacitor Axial, a menudo me preguntan sobre la impedancia de estos pequeños. Entonces, pensé en sentarme y escribir una publicación de blog para compartir algunas ideas sobre cuál es realmente la impedancia del Capacitor Axial.

En primer lugar, comprendamos rápidamente qué es la impedancia. La impedancia es una medida de la oposición que presenta un circuito a una corriente cuando se le aplica un voltaje. Es una cantidad compleja que combina resistencia y reactancia. En el caso de un condensador, la impedancia es un poco diferente a la de una resistencia.

Para un condensador axial, la impedancia (Z) viene dada por la fórmula (Z = \frac{1}{j\omega C}), donde (j) es la unidad imaginaria ((j=\sqrt{- 1})), (\omega) es la frecuencia angular ((\omega = 2\pi f), siendo (f) la frecuencia de la corriente alterna) y (C) es la capacitancia del condensador.

La impedancia de un condensador axial es inversamente proporcional a la frecuencia de la señal de CA aplicada y al valor de capacitancia. Esto significa que a medida que aumenta la frecuencia, la impedancia del condensador disminuye. Y a medida que aumenta la capacitancia, la impedancia también disminuye.

Analicemos esto un poco más. A bajas frecuencias, la impedancia de un condensador axial es relativamente alta. Esto se debe a que el condensador tiene más tiempo para cargarse y descargarse y actúa más como un circuito abierto. A medida que aumenta la frecuencia, el condensador se carga y descarga más rápidamente y su impedancia disminuye.

Por ejemplo, si tiene un condensador axial con una capacitancia de (1\ \mu F) y aplica una señal de CA con una frecuencia de (100\ Hz), la frecuencia angular (\omega=2\pi\times100\approx 628\ rad/s). Usando la fórmula de impedancia (Z=\frac{1}{j\omega C}), obtenemos (Z=\frac{1}{j\times628\times1\times10^{- 6}}). Como (j) está en el denominador, podemos reescribirlo como (Z = -j\frac{1}{628\times1\times10^{-6}}\approx -j1592\ \Omega). La parte imaginaria negativa indica que la impedancia del capacitor es una reactancia capacitiva.

Ahora, hablemos de cómo esta característica de impedancia afecta el rendimiento del Capacitor Axial en diferentes aplicaciones.

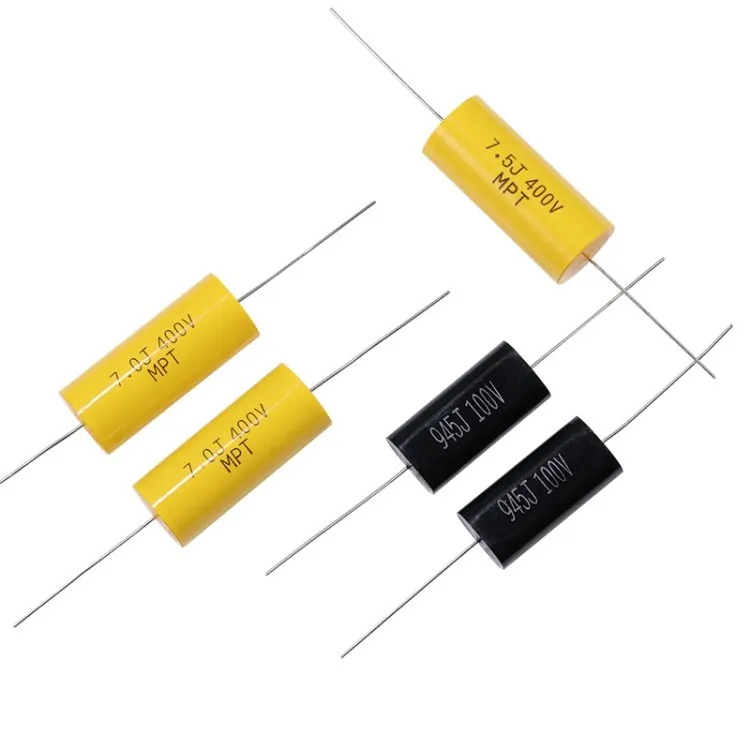

En los circuitos de audio, la impedancia del condensador axial juega un papel crucial. Las señales de audio tienen una amplia gama de frecuencias, normalmente de (20\ Hz) a (20\ kHz). Los condensadores se utilizan en circuitos de audio para acoplamiento, filtrado y control de tono. Para aplicaciones de acoplamiento, queremos que el condensador pase la señal de audio con una pérdida mínima. Un condensador con baja impedancia en las frecuencias de audio permitirá que la señal pase fácilmente. Es por esoLos mejores condensadores de película para audiose seleccionan cuidadosamente en función de sus características de impedancia en las frecuencias de audio relevantes.

En los circuitos de alimentación, los condensadores axiales se utilizan para suavizar la salida de CC. El condensador ayuda a reducir la ondulación del voltaje almacenando y liberando energía según sea necesario. A la frecuencia de ondulación, el condensador debe tener una impedancia baja para que pueda evitar de manera efectiva el componente de CA de la ondulación.

Como proveedor, ofrecemos una variedad de productos de condensadores axiales, comoCBB20 - Condensador de película de plomo axial 250VyCBB20 - Condensador de película de plomo axial 630V. Estos condensadores están fabricados con materiales de alta calidad y están diseñados para tener características de impedancia estables en una amplia gama de frecuencias y temperaturas.

La impedancia de nuestro Condensador Axial se mide y prueba cuidadosamente durante el proceso de fabricación. Utilizamos equipos de prueba avanzados para garantizar que cada condensador cumpla con los requisitos de impedancia especificados. De esta manera, nuestros clientes pueden estar seguros de que obtendrán un producto confiable para sus aplicaciones.

Otro factor que puede afectar la impedancia del Capacitor Axial es la temperatura. A medida que cambia la temperatura, el valor de capacitancia del condensador también puede cambiar ligeramente. Esto, a su vez, puede afectar la impedancia. Sin embargo, nuestros condensadores de película están diseñados para tener un coeficiente de temperatura bajo, lo que significa que se minimiza el cambio de impedancia con la temperatura.

Al elegir un condensador axial para su aplicación, es importante considerar los requisitos de impedancia. Necesita conocer el rango de frecuencia de la señal a la que estará expuesto el capacitor y seleccionar un capacitor con una impedancia adecuada en esas frecuencias.

Si está buscando condensadores axiales de alta calidad, no busque más. Disponemos de una amplia selección de productos para satisfacer sus necesidades. Ya sea que esté trabajando en un proyecto de audio, un diseño de fuente de alimentación o cualquier otra aplicación que requiera capacitores, podemos brindarle la solución adecuada.

Si tiene alguna pregunta sobre la impedancia de nuestro Capacitor Axial o necesita ayuda para seleccionar el capacitor adecuado para su proyecto, no dude en comunicarse. Estamos aquí para ayudarle con todas sus necesidades relacionadas con condensadores. Contáctenos hoy para iniciar una discusión sobre sus requisitos de adquisición y encontremos el condensador axial perfecto para su aplicación.

Referencias

• "El arte de la electrónica" de Paul Horowitz y Winfield Hill
• "Fundamentos de los circuitos eléctricos" por Charles K. Alexander y Matthew NO Sadiku
