Cómo elegir condensadores de película para cruces de audio: una guía completa, desde especificaciones hasta marcas

I. Parámetros básicos y métricas de rendimiento de los condensadores de película
1. Valor de capacitancia y coincidencia de frecuencia de cruce
El valor de capacitancia sirve como parámetro fundamental para seleccionar capacitores de cruce, determinando directamente la ubicación de la frecuencia de cruce. Según los principios de cruce, la relación entre el valor de capacitancia y la frecuencia de cruce se puede calcular mediante la fórmula:

Fórmula de cruce básica: C=1 / (2πfR)
C: Valor de capacitancia (Unidad: microfaradio μF)
f: frecuencia de cruce (normalmente 2-5 kHz)
R: Impedancia del altavoz (comúnmente 4Ω, 8Ω)
Por ejemplo, con una frecuencia de cruce de 4 kHz y una impedancia del tweeter de 8 Ω, el valor de capacitancia calculado es de aproximadamente 5 μF. Para un rendimiento de cruce más preciso, se puede emplear una red de cruce de segundo-orden que combine condensadores e inductores, calculada como:

C=1 / (√2 × 2πfR)
L = √2R / (2πf)
2. Selección de tensión nominal
La tensión nominal de un condensador de película debe ser de 1,5 a 2 veces mayor que la tensión de funcionamiento real para garantizar un funcionamiento estable a largo plazo-. En los crossovers de audio, los voltajes nominales comunes varían de 250 V a 400 V, determinados por la potencia de salida del amplificador y la impedancia de los altavoces.

3. Tangente del ángulo de pérdida (tgδ)
La tangente del ángulo de pérdida es una métrica crítica para evaluar la disipación de energía del capacitor. Un valor más bajo indica una pérdida reducida y una respuesta de alta-frecuencia mejorada. Los condensadores de película de alta-calidad suelen exhibir un tgδ inferior a 0,001, lo que reduce eficazmente la distorsión de la señal y mejora la claridad del audio.

4. Estabilidad de la temperatura
Los equipos de audio generan calor durante el funcionamiento, lo que hace que la estabilidad de la temperatura del condensador sea crítica. Los condensadores de película premium deben presentar un amplio rango de temperatura de funcionamiento (por ejemplo, -40 grados a +105 grados) y al mismo tiempo mantener valores de capacitancia estables a través de fluctuaciones de temperatura.

II. Tipos y características comunes de condensadores de película

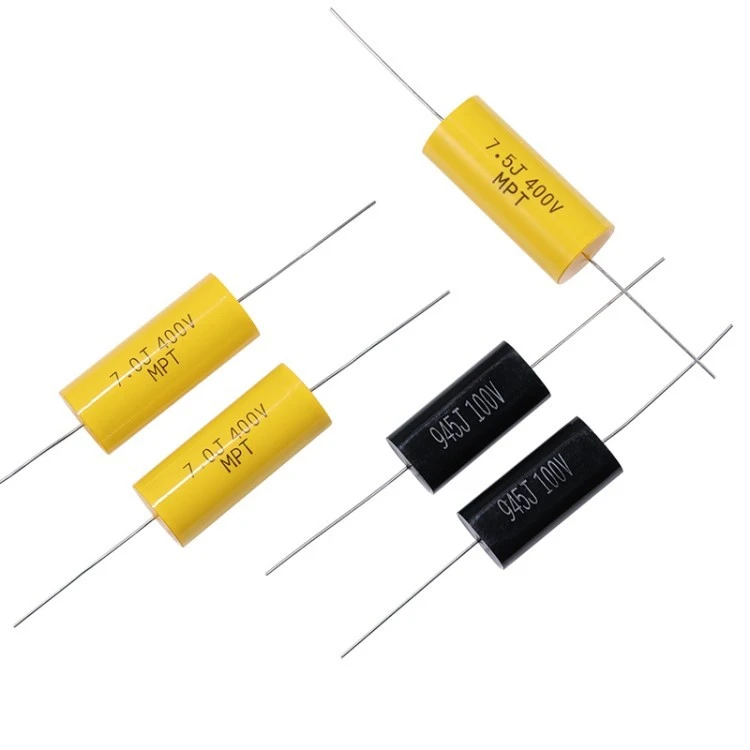

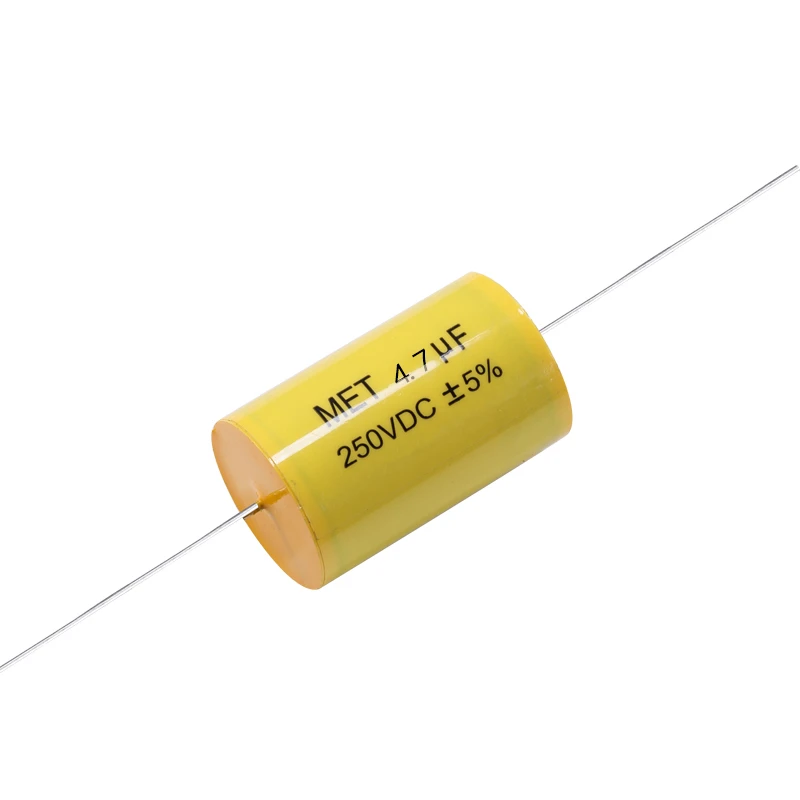

1. Condensadores de película de polipropileno (condensadores PP/condensadores CBB)
Ventajas: respuesta estable de alta-frecuencia, baja pérdida, alta resistencia de aislamiento, capaz de filtrar con precisión señales de baja-frecuencia mientras conserva detalles de alta-frecuencia (por ejemplo, sibilancias vocales, sobretonos instrumentales).
Aplicaciones: ampliamente utilizado en circuitos de tweeter, adecuado para sistemas Hi-Fi que exigen alta calidad de sonido.
Marca representativa: ZZEC
2. Condensadores de película de poliéster (condensadores de PET/condensadores MKT)
Ventajas: Menor costo, amplio rango de capacitancia, buena estabilidad de temperatura.
Desventajas: pérdida ligeramente mayor que los condensadores de polipropileno, respuesta de alta frecuencia algo inferior-.
Aplicaciones: Adecuado para sistemas de audio-básicos- sensibles al costo o circuitos de controladores de rango medio.
3. Condensadores de película de poliestireno
Ventajas: pérdida extremadamente baja, alta precisión y excelentes características de alta-frecuencia.
Desventajas: capacitancia limitada, mala estabilidad de la temperatura y susceptibilidad al envejecimiento.
Aplicaciones: se utiliza principalmente en circuitos de acoplamiento y filtrado dentro de equipos de audio-de alta gama, y ​​rara vez se emplea directamente en cruces.

III. Selección de marcas y recomendaciones
1. Condensadores WIMA alemanes
Características: Respuesta rápida, baja pérdida, calidad de sonido natural y equilibrada con un carácter tonal ligeramente frío, adecuado para diversos requisitos de escucha.
Recomendación de la serie: la serie Black Box representa los productos-de primer nivel.
2. Condensadores ZZEC-MKP
Características: Calidad de sonido natural y equilibrada con ricas frecuencias medias-a-altas, características similares a los condensadores WIMA, que ofrecen una excelente relación calidad-precio.

IV. Recomendaciones prácticas de selección y uso
1. Seleccione según las características de la unidad de altavoz
Tweeters: dé prioridad a los condensadores de película de polipropileno, como las series WIMA MKP o RIFA, para garantizar la pureza y la reproducción detallada de las señales de alta-frecuencia.
Unidades de rango medio: opte por capacitores de película de poliéster (MKT) o capacitores de polipropileno de grado medio-para equilibrar costo y rendimiento.
Unidades de woofer: debido a los requisitos de capacitancia más altos para las redes cruzadas, los capacitores de polipropileno metalizado (CBB) o los capacitores electrolíticos no-polares son adecuados, pero dan prioridad a los productos con baja ESR.
2. Centrarse en la instalación y soldadura de condensadores
Utilice soldadura-sin plomo para evitar daños por altas-temperaturas en las estructuras internas de los condensadores.
Mantenga limpios los cables del condensador para evitar la oxidación y las uniones de soldadura fría.
Observe la polaridad del capacitor durante la instalación (excepto los capacitores no-polares) para garantizar la alineación con el diseño del circuito.
3. Ajuste según el entorno de escucha y las preferencias personales.
Las diferentes marcas de condensadores exhiben características tonales distintas; emparéjelos según las preferencias de escucha individuales.
Después de reemplazar los condensadores, realice repetidas pruebas de escucha y ajustes-para lograr una calidad de sonido óptima.

V. Guía para evitar errores y conceptos erróneos comunes
1. Buscando ciegamente condensadores de alta-capacidad
La capacidad del condensador no es necesariamente mejor con valores más altos. Los condensadores excesivamente grandes pueden hacer que la frecuencia de cruce baje demasiado, lo que obliga al tweeter a manejar señales de baja-frecuencia innecesarias y aumenta los riesgos de distorsión. Los valores de los condensadores deben calcularse con precisión en función de la frecuencia de cruce y la impedancia del altavoz.

2. Descuidar la marca y la calidad del condensador
Los condensadores económicos suelen sufrir grandes pérdidas y poca estabilidad, lo que compromete gravemente la calidad del sonido. Opte por condensadores de audio profesionales de marcas reconocidas y evite productos de calidad industrial-o de calidad inferior.

3. Pasar por alto las características de temperatura del condensador
Para equipos de audio que funcionan en entornos de alta-temperatura, seleccione condensadores con excelente estabilidad térmica para garantizar un rendimiento confiable-a largo plazo.

A través del análisis anterior de los parámetros de los capacitores de película, comparaciones de tipos y recomendaciones de marcas, ahora debería tener una comprensión integral de cómo seleccionar capacitores para cruces de audio. En aplicaciones prácticas, recomendamos elegir productos adecuados según sus necesidades específicas y su presupuesto. Luego, mediante ajustes y pruebas de escucha repetidas, cree un sistema de audio que se alinee con sus preferencias de escucha personales.
